Устройство и принцип работы винтового компрессора

Винтовой компрессор - это тип промышленного оборудования, предназначенный для получения сжатого воздуха методом объемного сжатия. В отличие от поршневых аналогов, где давление создается за счет возвратно-поступательного движения поршня, здесь ключевую роль играет вращение двух роторов. Чтобы понять, как работает винтовой компрессор, необходимо детально разобрать его конструкцию, физику процесса сжатия и особенности эксплуатации. В этой статье мы подробно рассмотрим устройство винтового компрессора и принцип работы, а также выясним, почему эта технология стала стандартом в современной промышленности.

Общие сведения

Принцип работы винтового компрессора был разработан в 1934 году шведским инженером Альфом Лисхольмом (Alf Lysholm), а массовое распространение оборудование получило лишь во второй половине XX века с развитием технологий точного фрезерования. Главная особенность этого типа оборудования - непрерывность рабочего процесса, что обеспечивает высокую производительность при относительно компактных размерах.

Назначение и сфера применения

Основная задача винтового компрессора - обеспечивать пневматическую энергию. Сжатый воздух, получаемый на выходе, используется в самых разных отраслях. Применение данного типа оборудования охватывает:

• Промышленность - питание пневмоинструмента, пневмотранспорт сыпучих материалов, работа автоматических линий.
• Строительство - работа отбойных молотков, пескоструйных аппаратов.
• Медицину - подача чистого, обезмасленного воздуха в стоматологические установки и вентиляцию легких.
• Энергетику и ЖКХ - обслуживание запорной арматуры, аэрация очистных сооружений.

Универсальность оборудования объясняется его надежностью: оно способно работать в непрерывном режиме длительное время без перегрева, что критически важно для производственных линий.

Стоит ли ориентироваться на бренд при выборе компрессора

Выбор компрессора начинается не с логотипа, а с инженерной пригодности под задачу и доступности поддержки. При прочих равных, ключевые критерии такие: наличие сервиса и склада расходников (запчастей) в вашем регионе, понятные гарантийные условия, энергоэффективность (удельная мощность), сроки поставки, доступность документации и прозрачность комплектаций.

Бренды премиум-сегмента обычно сильны в стандартизации и энергоэффективности, но на практике итоговую надежность часто определяет не «марка», а корректный подбор, монтаж, вентиляция и регулярное ТО по регламенту. Поэтому корректнее выбирать модель после расчета потребления и оценки условий эксплуатации, а производителя - с учетом поддержки именно в вашей географии.

На крупных производствах часто встречаются решения европейских и американских брендов (премиум-сегмент), а также широкий ряд производителей из Турции и Китая в сегменте «оптимальная цена / сроки». Конкретный выбор зависит от требований к воздухоподготовке, энергоэффективности и доступности сервиса/запчастей.

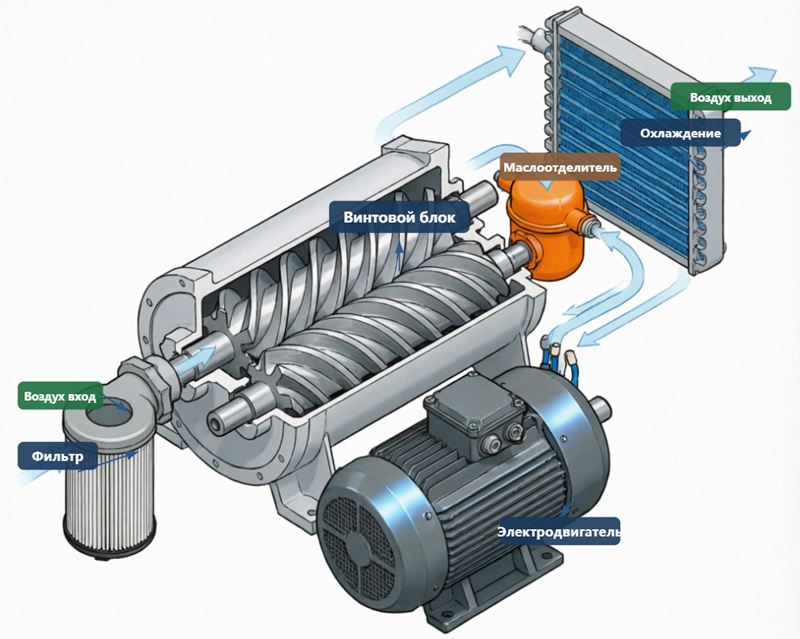

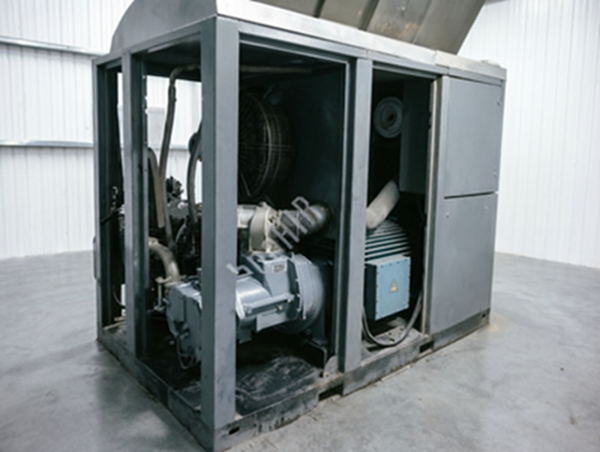

Устройство винтового компрессора

Чтобы понять, как устроен винтовой компрессор, нужно рассмотреть его как сложную систему, состоящую из нескольких взаимосвязанных узлов. Конструктивно его можно разделить на механическую часть (привод и роторы) и системы жизнеобеспечения (смазка, охлаждение, фильтрация).

Винтовой блок (роторная пара) - сердце компрессора

Основной элемент всей установки - винтовой блок. Он представляет собой пару роторов (ведущий и ведомый), помещенных в прочный корпус. Роторы имеют сложную спиралевидную форму (эллипсоидный профиль), которая обеспечивает минимальные зазоры при вращении.

• Ведущий ротор соединен с двигателем напрямую или через ременную передачу. Обычно он имеет большее количество зубьев.
• Ведомый ротор вращается от ведущего, обеспечивая непрерывное движение рабочей среды.

Именно в этом блоке происходит главное действие - сжатие воздуха. От точности изготовления роторной пары зависит ресурс работы, энергоэффективность и конечная стоимость владения оборудованием.

Система впуска и фильтрации воздуха

Прежде чем попасть в винтовую пару, атмосферный воздух проходит через многоступенчатую очистку. Воздушный фильтр (обычно бумажный или синтетический элемент) задерживает частицы пыли размером до 1 микрона. Для агрессивных сред или высокого уровня запыленности (например, в деревообработке) используются циклонные предварительные фильтры. Система впуска также включает впускной клапан (регулятор загрузки), который дозирует объем поступающей среды в зависимости от текущего давления в пневмосети.

Система смазки и сепарации (для маслозаполненных моделей)

В большинстве промышленных винтовых компрессоров используется масло, которое выполняет сразу три функции: охлаждение, смазка и уплотнение зазоров между роторами. Система смазки работает под перепадом давления. Масло впрыскивается непосредственно в камеру сжатия, смешиваясь с воздухом.

На выходе из винтового блока воздушно-масляная смесь поступает в сепаратор (маслоотделитель). Здесь за счет центробежных сил и специального фильтрующего элемента происходит разделение сред. Очищенное масло возвращается в контур для повторного использования, а сжатый воздух направляется дальше.

Система охлаждения и привод

Температура - критический параметр для работы винтового компрессора. В процессе сжатия воздух и масло сильно нагреваются. Для отвода тепла используется охладитель (радиатор), обдуваемый вентилятором. В зависимости от конструкции различают:

• Воздушное охлаждение: простота, независимость от внешних источников воды.
• Жидкостное охлаждение: стабильность температуры, меньший уровень шума, подходит для работы в замкнутых помещениях с плохой вентиляцией.

Привод осуществляется от электродвигателя. Мощность двигателя (измеряется в кВт) напрямую влияет на производительность установки. Передача крутящего момента может быть прямой (муфта), ременной или через зубчатый редуктор (редукторный привод). Ременный привод позволяет изменять частоту вращения роторов, что гибко настраивает производительность, а также снижает пусковые нагрузки на сеть. Редукторный привод применяется реже, но обеспечивает оптимальное согласование оборотов двигателя и роторного блока при высоких мощностях.

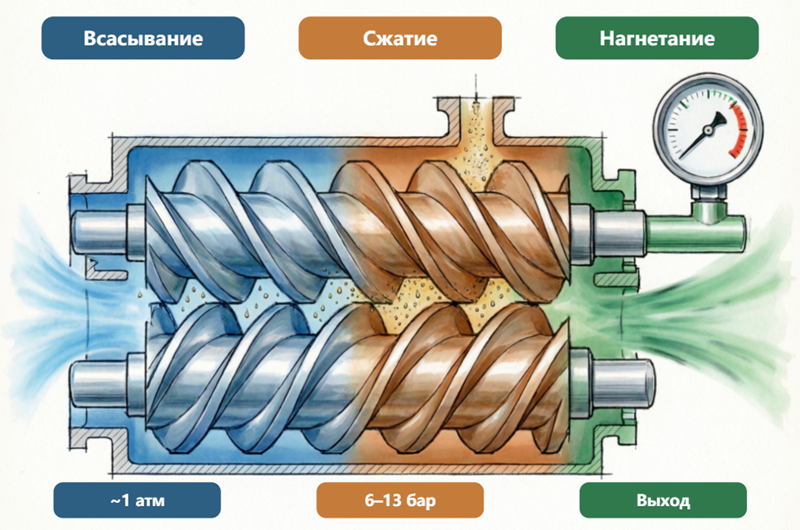

Принцип работы винтового компрессора

Если рассматривать схему работы винтового компрессора, то весь цикл можно разбить на три последовательные стадии: всасывание, сжатие и нагнетание. Это непрерывный цикл, который происходит за один оборот роторов.

Процесс всасывания

Когда роторы начинают вращение, в полости между их зубьями создается разрежение. Впускной клапан открывается, и атмосферный воздух проходит через воздушный фильтр, очищаясь от механических примесей. В этот момент в рабочую камеру начинает поступать свежая порция воздуха. Объем полости на стадии всасывания максимален, давление близко к атмосферному.

Сжатие в винтовой паре

По мере вращения ведущего и ведомого роторов объем полости между ними начинает уменьшаться. В маслозаполненных моделях в этот момент впрыскивается масло, которое смешивается с воздухом, создавая масляную пленку, уплотняющую зазоры. Это ключевой этап действия винтового компрессора. Объем уменьшается, а давление растет до заданного рабочего давления (обычно от 6 до 13 бар). Процесс идет плавно, без пульсаций, характерных для поршневых машин.

Нагнетание и выход сжатого воздуха

Достигнув максимального сжатия, зубья роторов открывают выходное окно. Смесь воздуха и масла (в масляных моделях) выталкивается в систему сепарации. Далее очищенный сжатый воздух поступает в ресивер (воздухосборник), где происходит гашение пульсаций, и затем направляется к потребителю. Давление в системе контролируется реле давления, которое отключает или переводит компрессор в режим холостой ход при достижении верхнего порога.

Режимы работы

Современные винтовые компрессоры оснащены автоматикой, позволяющей работать в нескольких режимах. Это повышает энергоэффективность и продлевает срок службы оборудования.

Правильная настройка временных интервалов и порогов срабатывания позволяет существенно снизить расход электроэнергии и износ оборудования.

Схема работы и кинематика винтового компрессора

Схема работы винтового компрессора отличается от поршневого тем, что здесь нет мертвых точек. Кинематика основана на вращательном движении. Вал электродвигателя передает крутящий момент через муфту или шкивы на ведущий ротор. Вращение двух роторов синхронизировано жестко установленными шестернями (или самими роторами в бесконтактных моделях), что исключает механический контакт металла о металл даже при высоких оборотах.

Графически схема компрессора винтового показывает, что в отличие от поршневого типа, где работа идет циклами «всасывание-сжатие-выброс», здесь эти три фазы происходят одновременно в разных участках роторной пары. Это обеспечивает исключительную равномерность потока и отсутствие гидравлических ударов.

Как работает винтовой компрессор

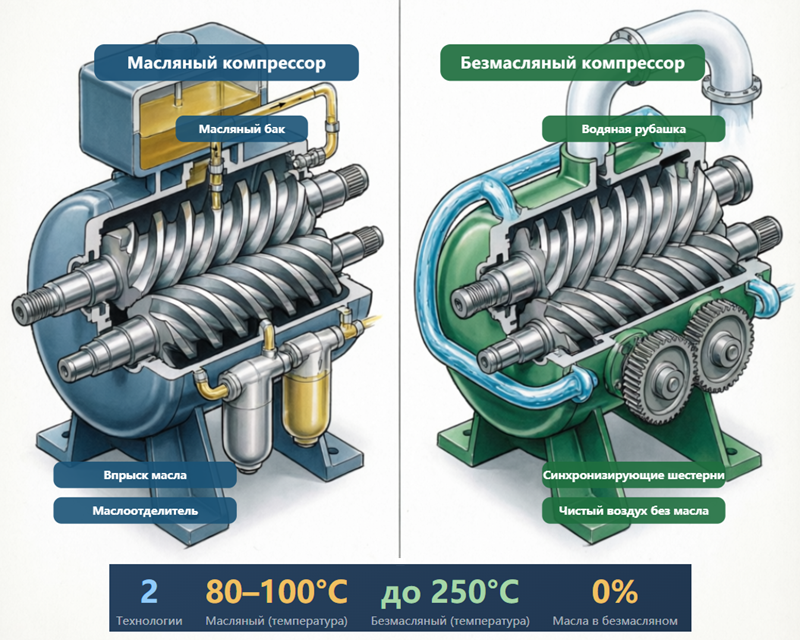

Как работает винтовой компрессор в реальных условиях эксплуатации, зависит от наличия масла в рабочей полости. Существуют две принципиально разные технологии: масляная и безмасляная. Каждая имеет свои нюансы принципа действия.

Принцип работы масляного винтового компрессора

Это самый распространенный тип в промышленности. Принцип работы масляного винтового компрессора основан на впрыске масла в камеру сжатия. Это позволяет:

1. Снизить температуру сжатия (не более 80–100°С вместо 200–250°С в сухих машинах).
2. Обеспечить герметизацию микроскопических зазоров между роторами, что повышает КПД.
3. Смазать подшипники и сами роторы.

Масло здесь - это не просто смазка, а полноценный рабочий агент. На выходе требуется сложная система сепарации и маслоохлаждения. Уровень шума таких установок обычно ниже, чем у безмасляных, благодаря жидкой среде, гасящей вибрации.

Принцип работы безмасляного (сухого) винтового компрессора

Безмасляный (сухой) компрессор используется там, где предъявляются высокие требования к чистоте сжатого воздуха: фармацевтика, электроника, пищевая промышленность. Принцип работы здесь отличается:

1. В камеру сжатия масло не поступает.
2. Роторы имеют специальное покрытие (тефлон, молибден) и не касаются друг друга - они синхронизируются внешними шестернями.
3. Из-за отсутствия охлаждающего масла температура в камере достигает очень высоких значений (до 250°C), поэтому корпуса имеют водяные рубашки или сложные системы промежуточного охлаждения между ступенями.

Такие модели сложнее в изготовлении, дороже и требуют более тщательного обслуживания, но гарантируют полное отсутствие масла в пневмосистеме.

Классификация и виды винтовых компрессоров

Чтобы выбрать оптимальное оборудование, необходимо понимать тип компрессора, подходящий для конкретных задач. Классификация проводится по нескольким основным признакам.

По наличию масла в рабочей камере (масляные, безмасляные)

Это главный критерий. Масляный винтовой компрессор дешевле в покупке и обслуживании, имеет больший ресурс благодаря эффективному охлаждению и смазке. Безмасляный (сухой) - это выбор для критически важных производств, где даже микронные следы масла недопустимы. Второй вариант обычно имеет более высокий уровень шума и требует специальных условий вентиляции.

По конструктивному исполнению (стационарные, передвижные, с прямым или ременным приводом)

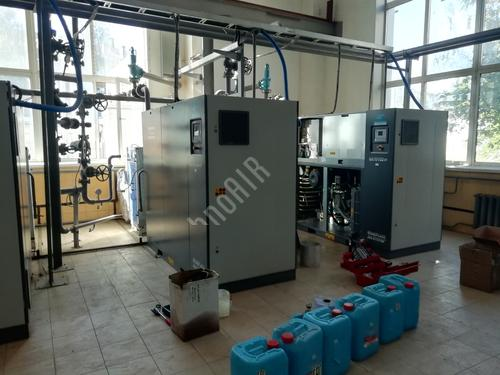

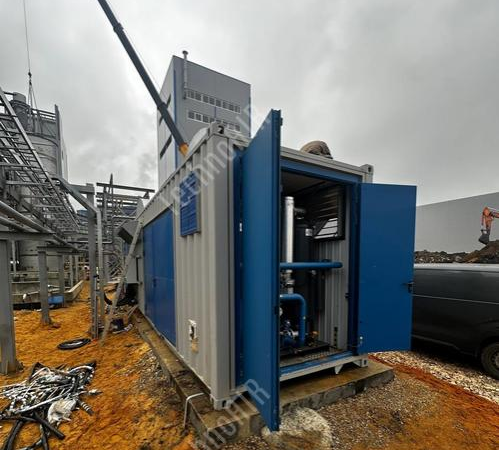

• Стационарные - устанавливаются на фундамент, имеют высокую мощность (от 30 кВт и выше), используются для централизованного снабжения крупных заводов.
• Передвижные - монтируются на раму или колесную базу. Часто имеют дизельный двигатель. Используются в строительстве, ремонте дорог, сельском хозяйстве.
• По типу привода - прямой привод (муфта) - высокая надежность, КПД; ременный привод - гибкость настройки производительности, плавный пуск, возможность работы в широком диапазоне напряжения сети; редукторный привод - применяется для точного согласования оборотов при больших мощностях.

Энергоэффективность и современные технологии

Современные винтовые компрессоры позволяют значительно снизить эксплуатационные затраты благодаря внедрению передовых решений.

Частотный привод (VSD – Variable Speed Drive)

Традиционные компрессоры с фиксированной скоростью работают в режиме «нагрузка–холостой ход», что приводит к потерям энергии (до 20–30% времени в холостом режиме). Модели с частотным преобразователем автоматически изменяют частоту вращения двигателя в зависимости от реального потребления воздуха. Преимущества:

• Экономия электроэнергии до 25–35% при переменной нагрузке.
• Поддержание давления с точностью ±0,1 бар, что особенно важно для чувствительных процессов.
• Плавный пуск, исключающий пиковые токи и механические удары.
• Снижение нагрузки на электросеть и продление ресурса оборудования.

Окупаемость частотного привода обычно составляет 2–4 года при работе в режиме с переменным расходом воздуха.

Рекуперация тепла

При сжатии воздуха выделяется значительное количество тепла. В маслозаполненных компрессорах до 80–85% энергии, потребляемой двигателем, преобразуется в теплоту, которая отводится через систему охлаждения. Это тепло можно использовать для:

• отопления производственных помещений;
• подогрева технологической воды;
• предварительного нагрева воздуха для вентиляции.

Установка системы рекуперации позволяет вернуть до 90–95% утилизируемой тепловой энергии. Для компрессора мощностью 75 кВт это эквивалентно примерно 60–65 кВт тепловой мощности. Окупаемость такого решения - от 1,5 до 3 лет в зависимости от региона и стоимости альтернативных энергоносителей.

Мультикомпрессорные установки и интеллектуальное управление

Вместо одного крупного компрессора часто используют несколько агрегатов меньшей мощности, объединенных общей системой управления. Это позволяет:

• гибко наращивать производительность по мере роста потребления;
• обеспечивать резервирование (при выходе одного компрессора из строя другие продолжают работу);
• поддерживать оптимальную загрузку каждого агрегата (70–90%), что повышает общий КПД.

Современные контроллеры способны анализировать график потребления, прогнозировать необходимость технического обслуживания и удаленно передавать данные в диспетчерские центры, что сокращает риск внеплановых остановов.

Основные характеристики винтовых компрессоров

При выборе оборудования инженеры опираются на ряд ключевых параметров. Ниже приведена таблица основных характеристик, которые определяют устройство компрессора винтового и его пригодность для конкретных задач.

Преимущества и недостатки винтовых компрессоров

Как и любое техническое устройство, винтовой компрессор имеет сильные и слабые стороны. Понимание этих нюансов позволяет сделать осознанный выбор между ним и, например, поршневым аналогом.

Преимущества:

1. Непрерывная работа. Способен работать в 100% режиме (24/7) без перегрева, в отличие от поршневого, который требует остановок.
2. Энергоэффективность. Снижение потребления электроэнергии на 20-30% по сравнению с поршневыми аналогами за счет отсутствия трения поршневых колец и клапанов. Использование частотного привода и рекуперации тепла дополнительно сокращает эксплуатационные расходы.
3. Низкий уровень шума. Благодаря отсутствию возвратно-поступательных движений и использованию звукоизолирующих кожухов.
4. Чистота воздуха. В маслозаполненных версиях остаточное содержание масла в воздухе минимально (до 2-3 мг/м³), а в безмасляных оно отсутствует полностью.
5. Долговечность. Ресурс винтового блока при правильном обслуживании составляет 40 000 – 60 000 моточасов и более.
6. Возможность утилизации тепла. Высокий потенциал для использования отходящего тепла в системах отопления и горячего водоснабжения.

Недостатки:

1. Сложность ремонта. Ремонт винтового блока компрессора требует высокоточного оборудования и чистого помещения. Не рекомендуется проводить его в «гаражных» условиях.
2. Чувствительность к качеству масла и фильтров. Использование неподходящего масла или несвоевременная замена фильтра приводят к закоксовыванию клапанов и выходу роторной пары из строя.
3. Высокая начальная стоимость. При одинаковой производительности винтовой агрегат дороже поршневого.
4. Потери на холостом ходу. В системах без частотного регулирования режим холостой ход потребляет до 30% от полной мощности.

Ремонт и обслуживание винтовых компрессоров

Регламентное обслуживание - это главное условие для обеспечения заявленного производителем ресурса. Игнорирование графиков ТО приводит к аварийной остановке и дорогостоящему ремонту.

Стандартный перечень работ (ТО) включает:

1. Замена масла. Периодичность зависит от типа масла (минеральное, полусинтетика, синтетика) и условий эксплуатации. Обычно интервал составляет от 2000 до 8000 моточасов.
2. Замена воздушного фильтра. Проводится по мере загрязнения, но не реже 1 раза в 1000-2000 часов. Забитый фильтр приводит к вакууму на впуске, что снижает производительность.
3. Замена масляного фильтра и сепаратора. Масляный фильтр очищает масло перед впрыском в блок. Сепаратор (маслоотделитель) отвечает за качество воздуха на выходе. Замена сепаратора требуется при росте перепада давления на нем.
4. Контроль системы охлаждения. Чистка радиатора охладителя от пыли и нагара.
5. Проверка приводных ремней. Натяжение и износ ременный передач.

Рекомендации по выбору винтового компрессора

Чтобы оборудование работало эффективно и окупалось в запланированные сроки, при выборе следует учитывать несколько ключевых моментов:

Рекомендация	Ключевой параметр	Пояснение
Рассчитайте реальную потребность	Расход воздуха, коэффициент одновременности, запас	Суммируйте расход всех потребителей с коэффициентом 0,6-0,8, добавьте запас 15-25% на утечки, износ и расширение производства.
Определите рабочее давление	Рабочее давление (бар)	Должно быть на 0,5-1,5 бар выше максимального давления самого требовательного потребителя с учетом потерь в сети.
Выберите тип (масляный / безмасляный)	Наличие масла в рабочей камере	Для общепромышленных задач - маслозаполненный. Для пищевой, фармацевтики, электроники - только безмасляный.
Оцените режим потребления	Стабильность нагрузки	При нагрузке >80% - фиксированная скорость. При переменной нагрузке 40-80% - частотный привод (окупаемость 2–4 года).
Продумайте систему охлаждения	Тип охлаждения	Воздушное - проще и дешевле, но нужна вентиляция. Водяное - при высокой температуре среды или плохой вентиляции.
Учтите возможность рекуперации тепла	Использование отходящего тепла	При наличии потребности в отоплении или горячем водоснабжении выбирайте модель, совместимую с системой утилизации тепла.
Проверьте сервисную поддержку	Доступность сервиса и запчастей	Наличие склада запчастей, квалифицированного персонала и прозрачной гарантии сокращает время простоя при неисправностях.

Правильный выбор на этапе проектирования позволяет снизить совокупную стоимость владения (LCC) на 20–40% по сравнению с ситуацией, когда выбирается только по начальной цене.

Выводы

Устройство и принцип работы винтового компрессора демонстрируют явное технологическое превосходство над устаревшими поршневыми системами для большинства промышленных задач. Благодаря использованию роторной пары, обеспечивающей непрерывное сжатие, данное оборудование гарантирует высокую производительность, энергоэффективность и долгий срок службы.

Ключевое отличие кроется в наличии масла: маслозаполненные модели оптимальны для 90% производств, сочетая надежность и умеренную стоимость эксплуатации, в то время как безмасляные версии незаменимы в высокотехнологичных и чувствительных отраслях. Независимо от выбранного типа, успешная работа винтового компрессора напрямую зависит от соблюдения регламентов обслуживания и использования качественных расходных материалов. Если перед вами стоит задача организовать бесперебойное снабжение пневмосистемы с минимальными эксплуатационными затратами, винтовой компрессор станет наиболее рациональным и экономически обоснованным решением.
