Что такое чиллер: устройство, принцип работы и виды

Если отвечать простыми словами, то чиллер - это промышленная холодильная установка. Она охлаждает воду или водно-гликолевый раствор, который затем идет в системы кондиционирования или на технологические нужды. Сама установка не подает холодный воздух в помещения. Ее задача заключается в подготовке теплоносителя и отправить его по трубопроводам к фанкойлам, вентиляционным агрегатам или станкам. Там жидкость забирает лишнее тепло и возвращается обратно, чтобы снова охладиться.

По принципу действия промышленный чиллер очень похож на обычный бытовой холодильник. Внутри него циркулирует хладагент, который переносит тепло из одной среды в другую. Но масштаб совсем другой. Если холодильник обслуживает одну камеру, то чиллер обеспечивает холодом целые здания, производственные линии или серверные фермы. Поэтому такие агрегаты ставят повсюду, где круглый год нужно поддерживать стабильную температуру: в бизнес-центрах, гостиницах, больницах, на заводах и в дата-центрах.

Главное отличие чиллера от обычного кондиционера в способе передачи холода. Кондиционер охлаждает воздух прямо в комнате, а чиллер сначала снижает температуру жидкости. Потом эта жидкость бежит по трубам к потребителям. Такая схема гораздо гибче, особенно для больших зданий с множеством помещений. В каждом кабинете можно установить свой фанкойл и настроить нужную температуру, независимо от соседей.

Многие современные чиллеры умеют не только охлаждать. Если установка оснащена тепловым насосом, она может работать и на отопление - для этого холодильный цикл просто переключается в обратную сторону. Весной и осенью это особенно удобно.

Где применяются чиллеры?

Чиллеры давно вышли за рамки одного лишь кондиционирования. Я встречал их на самых неожиданных объектах - везде, где нужно непрерывно отводить тепло и держать температуру в узком диапазоне.

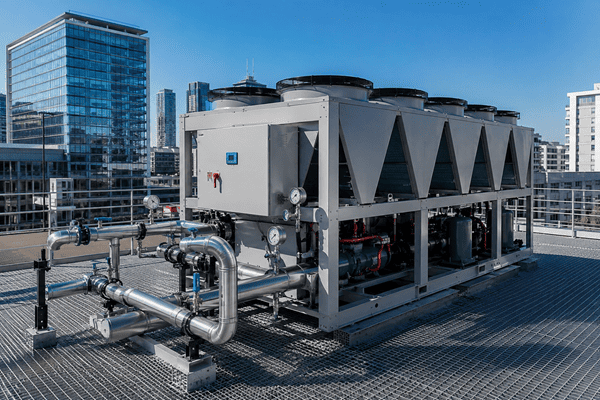

В коммерческих зданиях чиллер охлаждает воду для фанкойлов и центральных вентиляционных установок. Это позволяет не ставить десятки отдельных кондиционеров на фасаде. Вместо этого - одна мощная машина в техническом помещении или на крыше, и разводка труб к каждому этажу. Такой подход упрощает обслуживание и дает возможность управлять климатом централизованно.

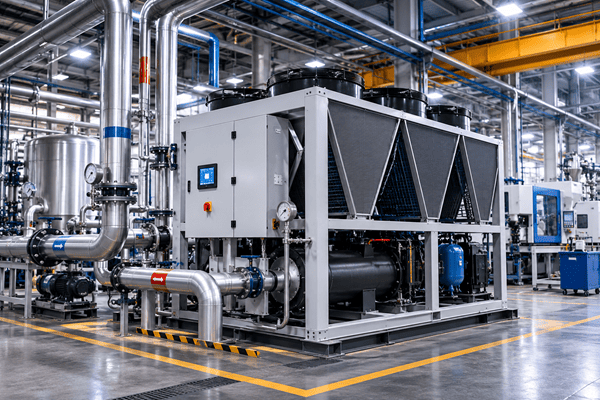

В промышленности задачи еще жестче. Чиллеры охлаждают пресс-формы при литье пластмасс, поддерживают рабочую температуру лазерных резаков, компрессоров и сварочных аппаратов. Здесь речь идет не о комфорте людей - без стабильного охлаждения оборудование начинает давать брак, а то и выходит из строя.

В пищевой промышленности чиллеры используют при производстве напитков, молочки, полуфабрикатов и кондитерских изделий. Отклонение температуры от технологического режима может ухудшить качество продукта и сократить срок хранения.

Медицина тоже не обходится без холодильных машин. Они входят в состав МР-томографов, лабораторных анализаторов и фармацевтических линий. Я знаю случаи, когда отклонение температуры на полградуса сводило на нет результаты сложных тестов, поэтому требования к точности здесь самые высокие.

Отдельно стоит сказать про дата-центры. Серверы выделяют огромное количество тепла, и если его не отводить, они автоматически снижают производительность или выключаются. Без надежного чиллера современный ЦОД просто не сможет работать.

Также чиллеры применяют для:

• охлаждения компрессоров;
• охлаждения бустеров;
• охлаждения генераторов азота;
• охлаждения лазерных станков;
• обеспечения технологических линий;
• маслоохлаждения и водяных контуров.

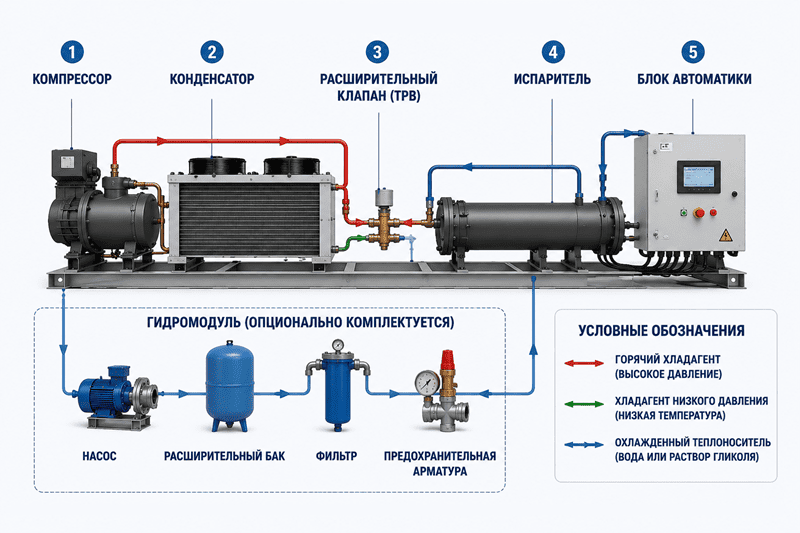

Устройство чиллера

При всем разнообразии моделей базовое устройство чиллера остается неизменным. Главный элемент - герметичный холодильный контур, в котором циркулирует хладагент.

Стандартная комплектация включает:

• компрессор;
• испаритель;
• конденсатор;
• расширительный клапан (терморегулирующий вентиль);
• блок автоматики с датчиками давления и температуры.

Производители часто добавляют встроенный гидромодуль - насос, расширительный бак, фильтры и предохранительную арматуру. Это сокращает время монтажа и упрощает подключение на площадке.

Компрессор

Компрессор является ключевым узлом. Он создает циркуляцию хладагента и поддерживает перепад давления. Сначала компрессор всасывает пары хладагента из испарителя и сжимает их. Давление и температура резко растут, и нагретый хладагент поступает в конденсатор.

Тип компрессора определяет мощность, уровень шума и надежность установки. В небольших чиллерах чаще ставят спиральные, так как они тихие и компактные. Для крупных объектов я рекомендую винтовые: они выдерживают продолжительную нагрузку. А на самых мощных станциях используют центробежные машины, они дают высокую холодопроизводительность при скромном энергопотреблении.

Конденсатор

После сжатия хладагент сильно нагревается. Чтобы цикл мог продолжаться, это тепло надо отвести наружу. Этим занимается конденсатор. Проходя через его теплообменник, хладагент охлаждается и конденсируется (переходит из газа в жидкость). Эффективность этого процесса напрямую влияет на производительность всего чиллера.

Самый распространенный вариант - конденсатор с воздушным охлаждением. Вентиляторы обдувают змеевик и уносят горячий воздух. Это просто и надежно: не нужна градирня, оборотная вода или дополнительные насосы. Поэтому для офисов, складов и торговых центров воздушное охлаждение - стандарт.

На производствах с большим тепловыделением чаще используют водяные конденсаторы. Тепло отводится в циркулирующую воду, которая потом охлаждается в градирне или сухом охладителе и возвращается обратно. Какой вариант лучше - зависит от объекта. Для небольшого бизнес-центра воздух почти всегда рациональнее, а на крупном заводе водяная система нередко дает экономию в эксплуатации.

Расширительный клапан

После конденсатора хладагент находится под высоким давлением - он еще не готов эффективно охлаждать теплоноситель. Чтобы подготовить его к испарению, нужно резко сбросить давление. Эту функцию выполняет расширительный клапан.

Жидкий хладагент проходит через клапан, давление падает, температура снижается, часть жидкости испаряется. Теперь рабочее вещество снова способно поглощать тепло в испарителе.

Современные машины оснащают электронными расширительными вентилями. Они быстрее реагируют на изменения нагрузки и точнее регулируют подачу хладагента, чем старые механические ТРВ. На практике это дает более стабильную температуру воды и экономию электроэнергии - я проверял это на нескольких объектах.

Испаритель

Испаритель - основная рабочая зона чиллера. Здесь вода или гликолевый раствор охлаждаются до заданного значения.

Холодный хладагент после расширительного клапана поступает в испаритель и начинает кипеть. Для испарения ему нужно тепло, он забирает его у теплоносителя. Вода охлаждается и насос направляет ее к фанкойлам или оборудованию. Сам хладагент полностью переходит в газообразное состояние и возвращается в компрессор - цикл замыкается.

Конструкция испарителя зависит от мощности. Для малых и средних установок я предпочитаю пластинчатые теплообменники, они компактны и быстро передают тепло. Для крупных станций больше подходят кожухотрубные испарители: они надежнее при непрерывной работе, легче чистятся и хорошо держат высокие расходы воды.

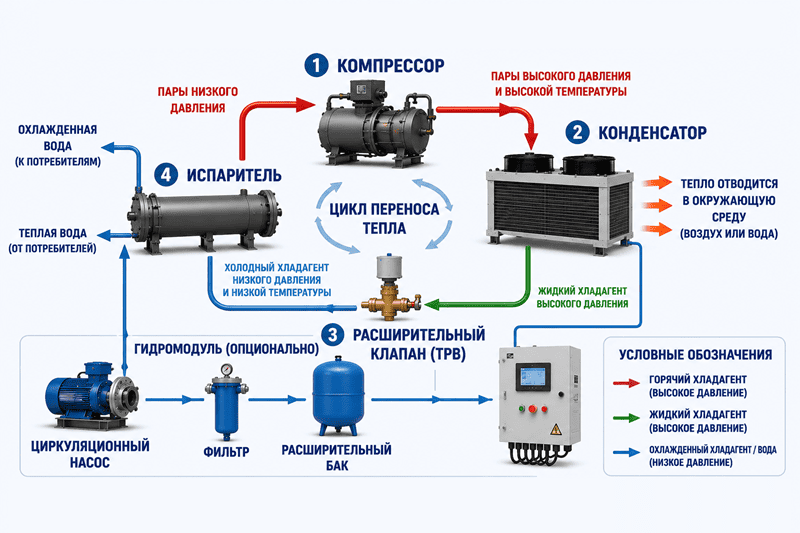

Принцип работы чиллера для охлаждения воды

Несмотря на множество моделей, принцип работы у них общий. Все сводится к непрерывному циклу переноса тепла от воды к окружающей среде.

Разберем по шагам:

1. Компрессор сжимает пары хладагента из испарителя. Давление и температура растут.
2. Горячий хладагент попадает в конденсатор. Там он охлаждается, отдает тепло воздуху или воде и становится жидким.
3. Жидкость под высоким давлением проходит через расширительный клапан. Давление резко падает, температура снижается.
4. Холодный хладагент поступает в испаритель, кипит и охлаждает воду. Затем он снова становится газом и идет к компрессору.

С точки зрения пользователя все проще. Циркуляционный насос постоянно подает охлажденную воду к потребителям. Электронная автоматика регулирует работу компрессоров и вентиляторов в зависимости от текущей тепловой нагрузки. Современный чиллер редко работает на максимуме - он подстраивается под потребности, экономит энергию и продлевает срок службы узлов.

Основные виды чиллеров

Типов чиллеров много, но все их можно разделить по ключевым конструктивным признакам. Выбор зависит не только от нужной холодопроизводительности, но и от особенностей объекта - места установки, наличия воды, уровня шума.

Парокомпрессионные чиллеры

Это самый ходовой тип. Я устанавливал их в торговых центрах, офисных зданиях, гостиницах и на заводах. Их сердце - компрессор, который гоняет хлагент по контуру. Сочетание производительности, надежности и цены здесь почти идеальное.

Производители выпускают парокомпрессионные чиллеры на любой вкус: от маломощных (несколько киловатт) до гигантских станций для промышленных комплексов.

Абсорбционные чиллеры

Они обходятся без механического компрессора. Вместо него используется тепловая энергия. Чаще всего рабочий раствор - вода с бромидом лития, реже - аммиачные системы. Источником тепла служит пар, горячая вода или отходящие газы производства.

Поначалу кажется, что КПД у них ниже, и это действительно так, если смотреть только на электроэнергию. Но на заводах, где много избыточного тепла, абсорбционные машины оказываются выгодными. Тепло, которое обычно сбрасывают в атмосферу, идет в дело. Эксплуатационные расходы падают, и оборудование окупается быстрее. Поэтому абсорбционные чиллеры чаще ставят на ТЭЦ, химкомбинатах и крупных производствах, а не в коммерческих зданиях.

Моноблочные чиллеры

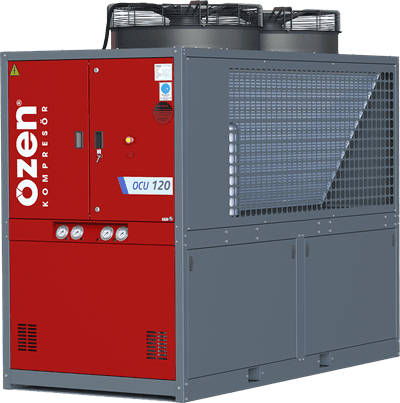

Все основные узлы - компрессор, испаритель, конденсатор, автоматика, гидравлика - собраны в одном корпусе на заводе. Это сильно упрощает монтаж: достаточно подготовить площадку, подвести трубы, электропитание и запустить систему.

Моноблоки удобны, когда сроки поджимают или на объекте нет обученного персонала для сборки. Их часто выбирают для небольших производств, административных зданий и временных установок.

Чиллеры с выносным конденсатором

Иногда ставить всю машину снаружи нельзя - не хватает места, слишком шумно или не разрешает архитектура. Тогда мы выносим наружу только конденсатор воздушного охлаждения, а компрессорно-испарительный блок остается внутри.

Преимущества: в здании тише, горячий воздух не влияет на микроклимат технических помещений, обслуживать внутренний блок проще. Но монтаж становится сложнее: нужно прокладывать фреоновые трассы, строго соблюдать длину и перепад высот. Даже небольшая ошибка в пайке или зарядке хладагента может снизить эффективность всей системы.

Система «чиллер - фанкойл»

Это классическая схема для кондиционирования больших зданий. Чиллер охлаждает воду или гликоль, насос подает их по трубам к фанкойлам. Фанкойл - это теплообменник с вентилятором. Воздух проходит через него, охлаждается и возвращается в помещение. Нагретая вода возвращается в чиллер.

Главное достоинство - независимость. В каждом помещении можно установить свою температуру: в переговорной +22 °C, в серверной +18 °C, в коридорах +26 °C. При этом работает один центральный чиллер. Еще плюс: по зданию циркулирует вода, а не фреон, поэтому трубы можно тянуть на большие расстояния без потерь давления и без риска утечек.

Если добавить тепловой насос, схема работает и зимой. Меняется направление цикла, и фанкойлы начинают греть воздух. Это сильно упрощает отопление в межсезонье.

Как выбрать чиллер

Подбор начинается не с марки, а с расчета тепловой нагрузки. Частая ошибка - ориентироваться только на площадь. Я сталкивался с одинаковыми по метражу зданиями, где нагрузки различались в два раза из-за остекления, количества людей, компьютеров и режима вентиляции. Поэтому сначала считаем суммарное тепло, которое надо отвести, и только потом подбираем машину с небольшим запасом (10-15%).

Холодопроизводительность

Главный параметр. Он показывает, сколько тепла чиллер способен отвести в единицу времени. В расчет идут:

• число людей,
• солнечная радиация,
• освещение и оргтехника,
• технологическое оборудование,
• приток наружного воздуха,
• климатическая зона.

Запас мощности не должен быть слишком большим. Если машина постоянно работает на 30% нагрузки, компрессоры часто включаются и выключаются, изнашиваются быстрее. Это я тоже проверял на реальных объектах, оптимальный запас 10-15%.

Тип конденсатора

Воздушное охлаждение проще в монтаже и обслуживании, не требует градирен, что идеально для офисов и торговых центров. Водяное охлаждение дороже на стадии установки, но на крупных объектах дает лучшую энергоэффективность при круглогодичной работе.

Температура теплоносителя

Для кондиционирования достаточно +7 °C. Для промышленности могут понадобиться отрицательные температуры, тогда вместо воды берут раствор пропиленгликоля или этиленгликоля. Они не замерзают при минусовых значениях.

Монтаж чиллера

Качественный монтаж - половина успеха. Даже самый современный чиллер не выдаст паспортную производительность, если допустить ошибки на установке. Поэтому работы начинаются задолго до поставки оборудования.

Сначала готовят площадку: прочное основание, достаточно места для обслуживания и воздухообмена. Для наружных моделей оставляют минимум метр до стен, иначе вентиляторы не смогут нормально работать, и эффективность упадет.

Затем монтируют гидравлический контур: трубы, насосы, расширительный бак, фильтры, арматуру. Подбор диаметров и расходов - критический момент. Я видел системы, где ошибки в подборе диаметров труб и насосов приводят к недостаточному расходу теплоносителя и падению эффективности системы.

Для моделей с выносным конденсатором добавляется фреоновая магистраль. Пайка медных труб должна быть безупречной, а вакуумирование - глубоким. Малейшая влага в контуре приводит к образованию кислот и поломке компрессора.

Финальный этап - пусконаладка: проверка автоматики, датчиков, давления и температуры, вывод на рабочий режим.

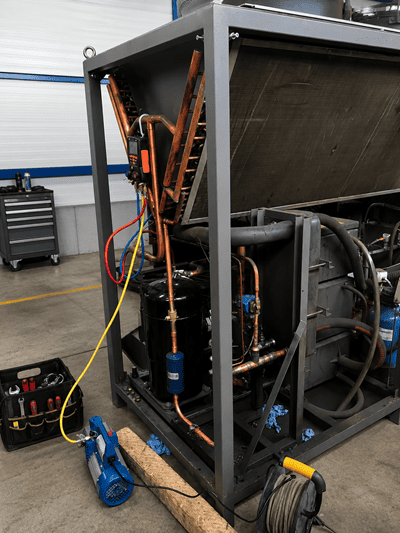

Техническое обслуживание

Регулярный сервис обязателен. Грязные теплообменники или постепенная утечка хладагента увеличивают энергопотребление и сокращают срок службы.

При плановом обслуживании проверяем:

• давление и температуру по контуру,
• состояние компрессора и электрики,
• чистоту испарителя и конденсатора,
• работу насосов,
• герметичность соединений.

Самая частая причина падения эффективности - загрязнение конденсатора. Слой пыли или пуха повышает давление конденсации, компрессор начинает потреблять больше тока. Очистка теплообменников должна входить в каждый визит сервисной службы.

Если используется водно-гликолевый раствор, концентрацию проверяют регулярно. Мало гликоля - замерзнет зимой, много - ухудшится теплоотдача и возрастет гидравлическое сопротивление.

Профилактика всегда дешевле аварийного ремонта. Я рекомендую заключать договор на ТО еще до начала эксплуатации.

Преимущества и недостатки чиллеров

Что я ценю в чиллерах:

• Одна машина обеспечивает холодом десятки потребителей.
• Система легко масштабируется при расширении здания.
• При нормальном обслуживании ресурс достигает 15-20 лет.
• Хорошо сочетается с фанкойлами, центральными кондиционерами и техпроцессами.
• Автоматика позволяет интегрировать в диспетчерские системы.

С чем приходится мириться:

• Высокая начальная стоимость (и оборудования, и монтажа).
• Нужда в квалифицированном обслуживании.
• Большие габариты требуют места на этапе проектирования.
• Шум от компрессоров и вентиляторов (особенно у воздушных моделей).

Для крупных объектов и технологических процессов чиллер часто рациональнее локальных систем охлаждения, потому что дает централизованное управление температурой и проще масштабируется.
