Чем чиллер отличается от драйкулера?

За 15 лет работы я привык, что первый вопрос заказчика почти всегда один: «Что мне поставить - чиллер или драйкулер?» И каждый раз приходится объяснять одно и то же, но с поправкой на конкретный объект, регион и бюджет. Потому что универсального ответа нет. Есть только правильный расчет и понимание физики процесса.

Разберем по порядку, чем эти две современные системы отличаются, в каком климате какая выгоднее, и когда имеет смысл комбинировать их в одной схеме. Постараюсь обойтись без лишней теории и рассказать только то, что работает на практике.

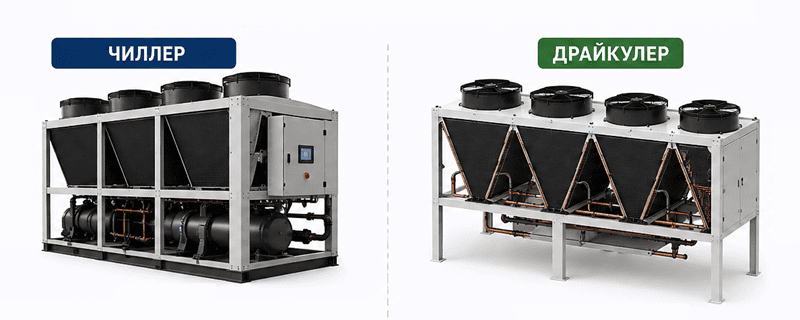

Определение чиллера и драйкулера

Чиллер - это холодильная машина, которая активно отнимает тепло у жидкости с помощью компрессорного цикла. Он охлаждает воду или водно-гликолевый раствор до +5…+7 °C, а некоторые модели - и до отрицательных значений. Чиллер работает независимо от наружной температуры: хоть +40 °C на улице, хоть -20 °C - внутри агрегата всегда идет свой замкнутый процесс с хладагентом. Поэтому промышленный чиллер - основное решение для круглогодичного охлаждения в любом климате.

Драйкулер (сухая градирня) - это большой теплообменник, который охлаждает жидкость за счет наружного воздуха. Внутри него нет ни компрессора, ни хладагента. Только вентиляторы, которые прогоняют воздушный поток через алюминиевый или медный змеевик, и по этому змеевику течет теплоноситель. Драйкулер эффективен, когда температура на улице хотя бы на 5-7 °C ниже температуры жидкости на входе. Чем холоднее воздух, тем лучше работает драйкулер.

Назначения и сферы применения каждого типа

Чиллеры ставят везде, где требуется стабильная температура теплоносителя вне зависимости от погоды. Это системы кондиционирования в офисных центрах, торговых комплексах, больницах, дата-центрах. В промышленности чиллеры охлаждают пресс-формы, лазерные станки, реакторы, линии розлива. Главное преимущество чиллера - предсказуемость: вы всегда получите расчетную холодопроизводительность.

Драйкулеры выбирают для объектов, где теплоноситель можно охлаждать до температуры, близкой к уличной. Например, системы охлаждения технологического оборудования на заводах в северных регионах, вентиляционные установки с прямым испарительным охлаждением, некоторые животноводческие фермы и сыроварни. Драйкулер экономит электроэнергию, потому что не тратит ее на сжатие хладагента, а только на вращение вентиляторов. Для промышленных предприятий с большим выделением тепла это особенно актуально.

Принцип работы: как охлаждается теплоноситель

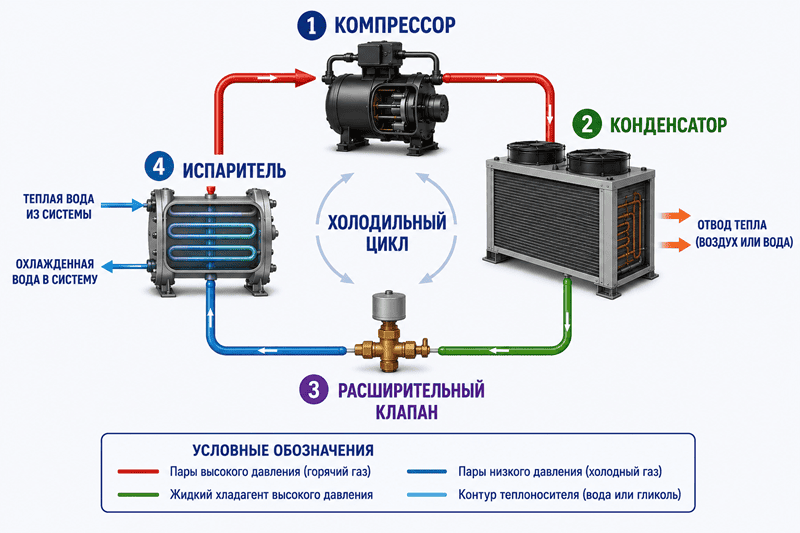

Как работает чиллер?

Внутри чиллера происходит классический холодильный цикл. Компрессор сжимает газообразный хладагент, тот нагревается и поступает в конденсатор. Там он охлаждается наружным воздухом или водой, конденсируется в жидкость и проходит через расширительный клапан, где давление падает. Затем холодный хладагент попадает в испаритель, забирает тепло у теплоносителя (воды или гликолевого раствора), испаряется и снова идет к компрессору.

Вся магия в том, что чиллер может охлаждать жидкость даже при +40 °C на улице. Для этого конденсатор должен быть достаточно мощным, а компрессор - справляться с высоким давлением нагнетания. Поэтому в южных регионах я рекомендую чиллеры с водяным охлаждением конденсатора, ведь они меньше зависят от пиковой жары.

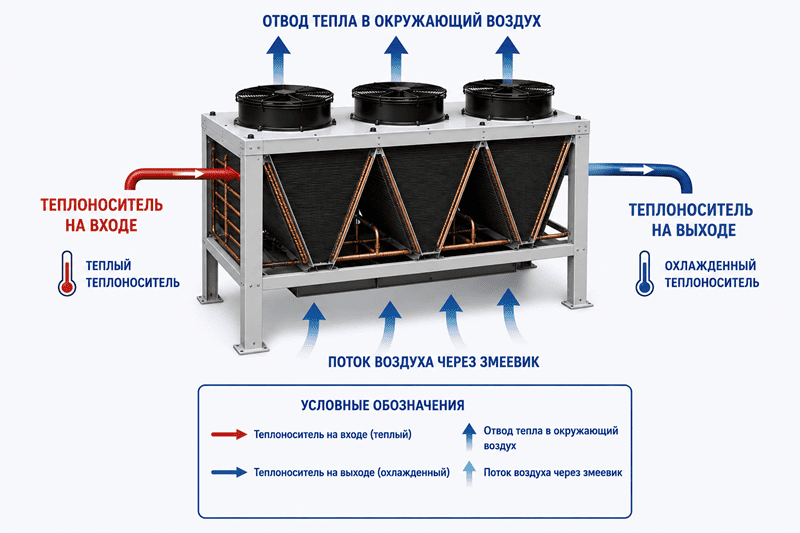

Как работает драйкулер?

Драйкулер работает по принципу «воздух охлаждает жидкость». Теплоноситель поступает в змеевик, который обдувается вентиляторами. Если температура наружного воздуха ниже температуры жидкости, происходит теплообмен: жидкость отдает тепло воздуху и остывает. Чем выше расход воздуха и чем ниже уличная температура, тем глубже охлаждение.

На практике драйкулер не может опустить температуру теплоносителя ниже температуры наружного воздуха - это физический предел. Поэтому в теплое время года его эффективность падает. Но зимой, когда на улице -20 °C, драйкулер может охлаждать жидкость до -10…-15 °C, используя в качестве теплоносителя гликолевый раствор с низкой температурой замерзания. Это позволяет полностью отключать чиллер на несколько месяцев и экономить огромное количество электроэнергии.

Сравнение чиллера и драйкулера

Теперь давайте посмотрим на эти системы объективно. Я часто вижу, как менеджеры продают чиллер там, где нужен драйкулер, или наоборот. Чтобы не ошибиться, я всегда сравниваю оборудование по пяти ключевым параметрам.

Таблица по ключевым параметрам

Как видите, каждый тип имеет свои сильные стороны. Выбор всегда идет от условий эксплуатации.

Что такое фрикулинг и как он экономит энергию

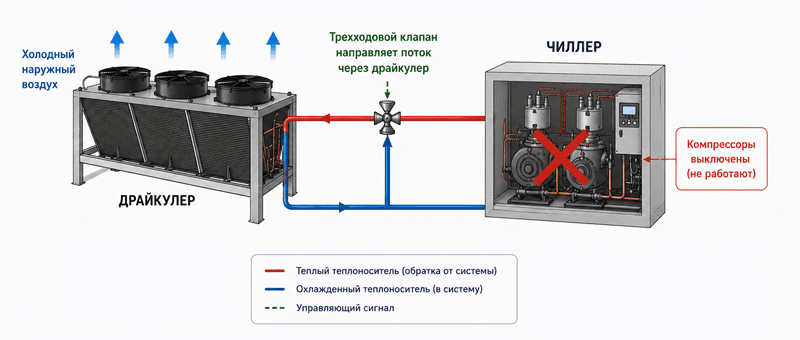

Free cooling (свободное охлаждение) - это режим, при котором драйкулер берет на себя часть или всю тепловую нагрузку, а чиллер отключается или работает на минимальной мощности. Схема простая: в холодное время года наружный воздух достаточно холодный, чтобы охлаждать теплоноситель без компрессора.

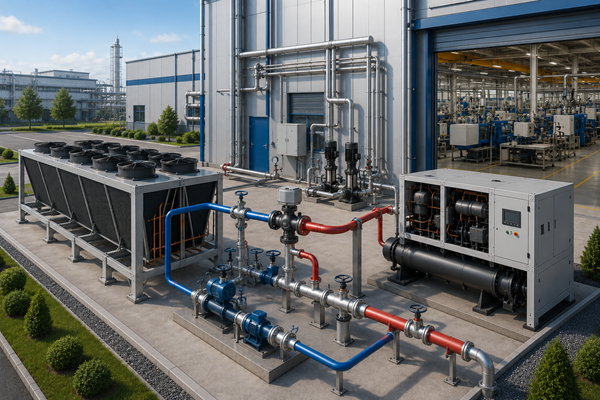

Я внедрил эту систему на нескольких производствах в Подмосковье. В ряде проектов фрикулинг позволяет существенно снизить энергопотребление, но экономику нужно считать по климатическим данным, тарифу и графику тепловой нагрузки. В Сибири и на Урале фрикулинг можно использовать 7-8 месяцев в году. Это не новость для инженеров, но многие заказчики до сих пор не знают о такой возможности.

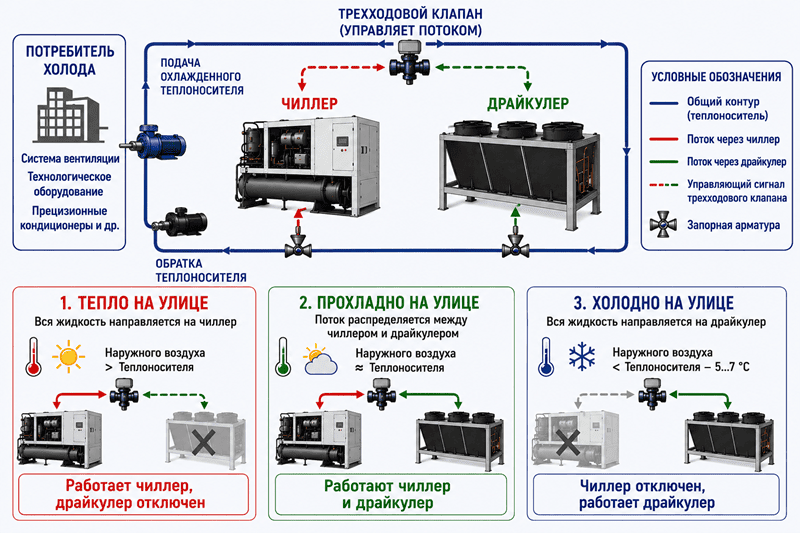

Схема работы чиллера и драйкулера в одном контуре

Комбинированная схема строится так: чиллер и драйкулер подключаются параллельно к общему гидравлическому контуру. Трехходовой клапан направляет теплоноситель либо к чиллеру, либо к драйкулеру, либо смешивает потоки в зависимости от температуры наружного воздуха.

Когда на улице тепло, трехходовой клапан направляет всю жидкость на чиллер. При понижении уличной температуры контроллер постепенно подключает драйкулер. При достижении температуры воздуха ниже температуры теплоносителя на 5-7 °C чиллер полностью отключается, и нагрузку берет на себя драйкулер.

Такая схема требует грамотного подбора оборудования, правильной настройки автоматики и, что немаловажно, учета гидравлического сопротивления обоих контуров. Инженерный подход к проектированию позволяет избежать многих проблем на этапе эксплуатации.

Когда это актуально для компрессорной станции или производства:

• охлаждение технологического контура (воздух/газ);
• охлаждение компрессорного оборудования;
• охлаждение генератора азота и систем воздухоподготовки;
• экономия электроэнергии зимой за счёт фрикулинга;
• подбор гликоля и автоматики управления.

Как климат влияет на выбор: примеры для регионов России

Климат - главный фактор при выборе между чиллером и драйкулером. Я делал проекты для объектов в разных городах и могу сказать: то, что работает в Краснодаре, категорически не подходит для Норильска.

Москва и Центральная Россия

Здесь умеренный климат. Зима холодная, а лето теплое, но не изнуряющее. В таких условиях фрикулинг дает хорошую экономию, но полностью отказаться от чиллера нельзя, так как летом драйкулер не справится. Оптимальное решение - комбинированная система: чиллер на лето, драйкулер на зиму и межсезонье. За 5 лет эксплуатации такая схема окупается за счет снижения энергопотребления. Здесь важно учитывать температурный график, так как количество часов с отрицательной температурой напрямую влияет на экономию.

Краснодар и южные регионы

Там жаркое лето, температура часто выше +35 °C. Драйкулер в таких условиях бесполезен большую часть года. Поэтому для южных объектов я рекомендую чиллер, желательно с водяным конденсатором, чтобы избежать потери производительности при высоких уличных температурах.

Норильск, Сибирь

Здесь холодно 9 месяцев в году. Драйкулер можно использовать почти круглогодично. Чиллер нужен только в самые теплые недели, когда наружный воздух поднимается выше +15 °C. Поэтому в таких регионах выгодно ставить драйкулер как основное оборудование, а чиллер - как пиковый подхват для жарких дней.

Преимущества и недостатки чиллеров и драйкулеров

Плюсы и минусы чиллеров

Преимущества:

• Стабильная работа при любой погоде.
• Возможность охлаждать жидкость до низких температур (от +5 °C и ниже).
• Точное поддержание температуры с погрешностью ±0,5…1 °C.
• Не требует большого расхода воды (в отличие от мокрых градирен).

Недостатки:

• Высокое потребление электроэнергии из-за работы компрессора.
• Сложное обслуживание: требуется проверка хладагента, масла, фильтров.
• Шум от компрессора и вентиляторов.
• Дорогое оборудование и монтаж.

Плюсы и минусы драйкулеров

Преимущества:

• Низкое энергопотребление - тратится только на вентиляторы.
• Простая конструкция, надежность, долгий срок службы.
• Дешевле в покупке и установке.
• Не требует заправки хладагентом.

Недостатки:

• Полная зависимость от температуры наружного воздуха.
• Не может охлаждать жидкость ниже уличной температуры.
• В жаркую погоду драйкулер не обеспечивает глубокое охлаждение и подходит только для задач, где допустима температура теплоносителя, близкая к температуре наружного воздуха.
• Требует больших площадей для размещения (змеевики и вентиляторы занимают место).

Когда выбрать чиллер, а когда - драйкулер

Выбирать чиллер необходимо в ситуации когда нужна гарантированная температура независимо от погоды. Драйкулер - когда можно использовать холод наружного воздуха и сэкономить энергию.

Я рекомендую чиллер для:

• объектов с круглогодичным охлаждением;
• южных регионов;
• технологий, требующих точного контроля температуры (фармацевтика, лаборатории);
• ситуаций, где нет места для крупных драйкулеров.

Драйкулер подходит для:

• холодных и умеренных климатических зон;
• объектов, где допустима температура теплоносителя на 5-10 °C выше уличной;
• вспомогательного или сезонного охлаждения;
• проектов с ограниченным бюджетом на монтаж.

Совместное использование двух систем для максимальной эффективности

Гибридная схема (фрикулинг) является наиболее выгодным решением. В ней чиллер и драйкулер работают вместе, переключаясь в зависимости от уличной температуры. В межсезонье и зимой работа идет на драйкулере, а летом - на чиллере. Автоматика переключает контуры через трехходовой клапан. Такая система снижает затраты на электроэнергию. При этом важно соблюдать все технические требования по монтажу и настройке автоматики, иначе экономия может оказаться меньше расчетной.

Заключение

Не существует плохого или хорошего оборудования, а есть неправильно выбранное. Чиллер и драйкулер решают разные задачи. Чиллер дает стабильность, драйкулер - экономию. А грамотно построенная гибридная схема дает и то, и другое. Если вы сомневаетесь, обращайтесь к инженерам, которые считают не только стоимость оборудования, но и климатические данные, тарифы на электроэнергию и плановый график работы. Только тогда вы получите действительно выгодное решение на долгие годы.
